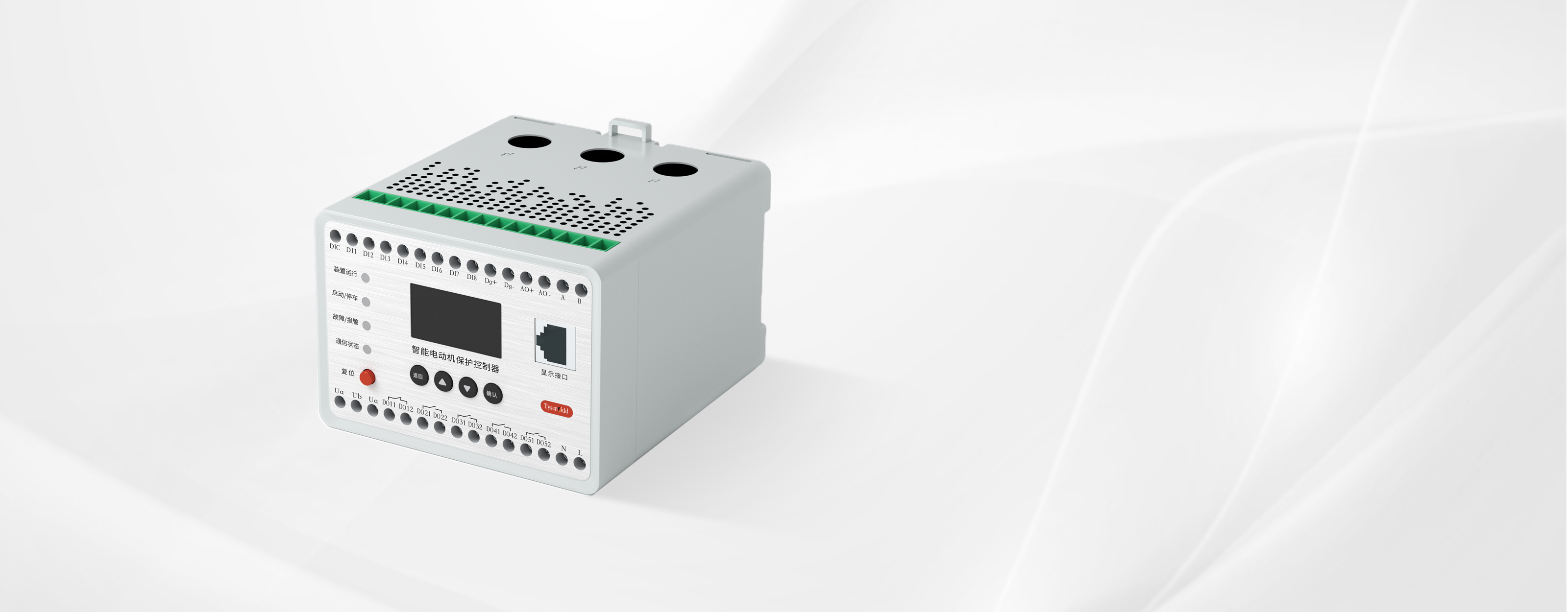

DS600系列
電動機保護器
（2-800A）
智能
高效
安全
全面
產品概述
DS600系列電動機保護器主要起到保護電動機正常運行，防止電動機過載而出現燒毀的現象；具有起動超時保護、短路、堵轉、過負載、不平衡、欠壓、過壓、欠載、熱過載、漏電、接地、過功率、過功率因數、欠功率、欠功率因數等保護功能；廣泛應用于工業等領域，可實現智能化控制和管理。
智能安全保護
具有欠載、電流不平衡、接地、漏電、欠電流、堵轉、欠壓、過壓、欠功率、啟動超時等多種數字式保護功能，滿足直接啟動，雙向啟動、降壓?jiǎn)?dòng)等啟動方式，保護電機的運行安全。
高可靠性設計
采用專業的工業模塊化設計，工業級高性能微處理器。
高要求設計處理
運用可靠的配網通訊和分布式智能技術為工業生產提供了有效的現場級保護及測控。
強大靈活的通訊
可與多種微機工控組態軟件實現網絡通訊，構成分布式綜合電力監控系統。
技術參數
DS600系列電動機保護器主要技術參數
| 技術參數 | 技術指標 | ||
| 保護器工作電源 | 85～265V AC/100-280V DC | ||
| 額定工作電壓Un | AC380V 50Hz | ||
| 電動機額定工作電流 | 2A（0.5A~2A） | 采用內置小型專用電流互感器 | |
| 5A（2A~5A） | |||
| 10A（5A~10A） | |||
| 25A（10A~25A） | |||
| 100A（25A~100A） | |||
| 250A（100A~250A） | 采用外置專用電流互感器 | ||
| 500A（250A~500A） | |||
| 800A（500A~800A） | |||
| 繼電器輸出 | 5DO，AC250V/8A | ||
| 開關量輸入 | 8DI | ||
| 通訊 | RS485 Modbus協議 | ||
| 環境 | 工作溫度 | -25℃~+60℃ | |
| 相對濕度 | 5%~95%不結露 | ||
| 海拔 | ≤2000m | ||
DS600系列電動機保護器功能配置表
| 功能分類 | 詳細功能 | 標準配置 | 增選配置 |
| 測量功能 | 三相電流 | ■ | |
| 三相電壓 | ■ | ||
| 頻率 | ■ | ||
| 接地電流 | ■ | ||
| 電流不平衡 | ■ | ||
| 熱容量 | ■ | ||
| 有功、無功、視在功率 | ■ | ||
| 功率因數 | ■ | ||
| 有功、無功電能 | ■ | ||
| 保護功能 | 啟動超時保護 | ■ | |
| 短路保護 | ■ | ||
| 堵轉保護 | ■ | ||
| 缺相保護 | ■ | ||
| 電流不平衡保護 | ■ | ||
| 接地保護 | ■ | ||
| 外部故障保護 | ■ | ||
| 欠電壓保護 | ■ | ||
| 過電壓保護 | ■ | ||
| 定時限保護 | ■ | ||
| 反時限保護 | ■ | ||
| TE時間保護 | ■ | ||
| 熱過載保護 | ■ | ||
| 接觸器分段保護 | ■ | ||
| 漏電保護（L） | ■ | ||
| 定值設定 | 各種保護定制查詢、整定 | ■ | |
| 故障信息 | 實時查詢故障/報警信息 | ■ | |
| 啟動參數設定 | 控制權限、啟動等參數查詢、整定 | ■ | |
| 系統參數設定 | 地址、波特率、電機額定值等 | ■ | |
| 模擬量輸出 | 一路4-20mA信號輸出(M) | ■ | |
| 模擬量輸出 | 抗晃電（H） | ■ | |
| 本體自帶液晶顯示（X） | ■ | ||
| 獨立顯示模塊 |
選型表
| DS600 | 100A | A | M | R |
| 產品代號 | 電流等級 | 啟動方式 | 附加功能 | 標配功能 |
| DS600： 電動機保護器 |
2A 5A 10A 25A 100A 250A 500A 800A |
A:直接起動 B:雙向起動 C:雙速啟動 D: Y/△降壓?jiǎn)?dòng) E:自耦變壓器降壓?jiǎn)?dòng) I:手動啟動 |
M: 4-20mA模擬量輸出 L:漏電保護 H:抗晃電 X:本體顯示 DS620:顯示模塊 |
R: RS485通訊 |
注： ? 額定電流大于100A，標配3只保護級電流互感器
? 漏電互感器只有在選擇漏電保護功能的情況下才需要配置
技術參數
-
保護器工作電源：85~265V AC/100-280V DC
技術指標：
額定工作電壓Un：AC380V 50Hz
電動機額定工作電流：2A(0.5A~2A)、5A(2A~5A)、10A(5A~10A)、25A(10A~25A)、100A(25A~100A)（采用內置小型專用電流互感器）/250A(100A~250A)、500A(250A~500A)、800A(500A~800A)（采用外置專用電流互感器）
繼電器輸出：5DO，AC250V/8A
開關量輸入：8DI
通訊：RS485 Modbus協議
工作溫度：-25°C~+60°C
相對濕度：5%~95%不結露
海拔：≤2000m
-
測量功能
標準配置：三相電流；三相電壓；頻率；接地電流；電流不平衡；熱容量；有功、無功、視在功率；功率因數；有功、無功電能
增選配置: 無
保護功能
標準配置：?jiǎn)?dòng)超時保護、短路保護、堵轉保護、缺相保護、電流不平衡保護、接地保護、外部故障保護、欠電壓保護、過電壓保護、定時限保護、反時限保護、TE時間保護、熱過載保護、接觸器分?jǐn)啾Ｗo(hù)
增選配置: 漏電保護(L)
功能分類
定值設定：各種保護定制查詢、整定
故障信息：實時查詢故障/報警信息
啟動參數設定：控制權限、啟動等參數查詢、整定
系統參數設定：地址、波特率、電機額定值等
增選配置: 模擬量輸出(一路4-20mA信號輸出(M))、抗晃電(H)、本體自帶液晶顯示(X)、獨立顯示模塊
選型表
-
產品代號：DS600:電動機保護器
電流等級：2A、5A、10A、25A、100A、250A、500A、800A
啟動方式：A:直接起動、B:雙向起動、C:雙速啟動、D:Y/Δ降壓?jiǎn)?dòng)、E:自耦變壓器降壓?jiǎn)?dòng)、I:手動啟動
附加功能：M:4-20MA模擬量輸出、L:漏電保護、H:抗晃電、X:本體顯示、DS620:顯示模塊
標配功能：R:RS485通訊
注： ? 額定電流大于100A，標配3只保護級電流互感器
? 漏電互感器只有在選擇漏電保護功能的情況下才需要配置
