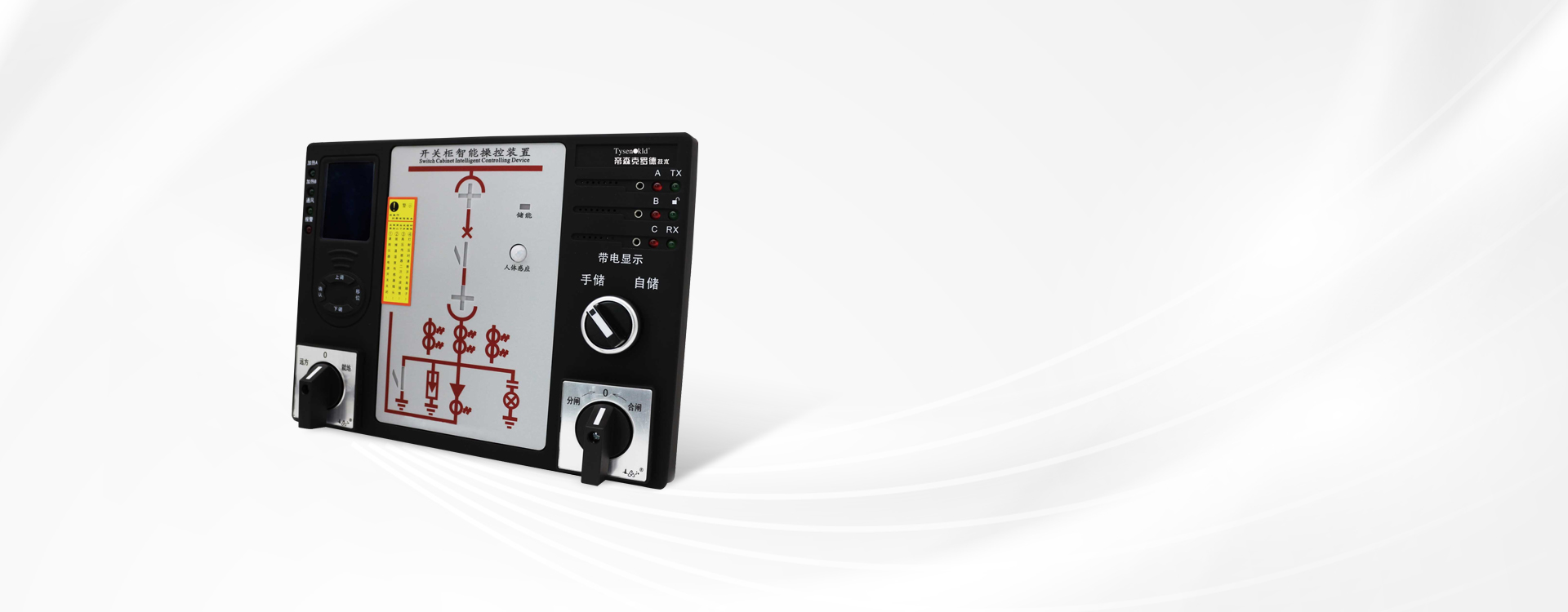

NPM10系列
智能操控裝置
智能
快捷
安全
全面
產品概述
NPM10系列產品是針對電力開關柜控制要求設計的一款新型、功能強大、多樣的智能化模擬動態指示裝置。產品適用于3-35KV戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜，可取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器，是集成斷路器分合閘狀態指示、儲能指示、接地開關指示、位置指示及RS485通信接口等多項功能于一體的產品。
產品特點
精確判斷、反饋迅捷
產品前端可設置隔離開關或自身帶隔離功能，來保證提供明顯的線路斷開點，檢修時保障人身安全。
安全性強、可靠穩定
增加人體感應柜內照明功能、語音防誤提示功能、加熱及負載斷線報警功能。
功能強大、靈活定制
采用工業級電子元件與獨特的抗干擾技術，可提供高度定制化服務，為每一個項目找到最合適的產品。
智能化程度高
采用集成電路設計，具有先進的處理單元及數字傳感器技術不僅可以本地實時監測高壓開關柜的運行狀態，還可以通過網絡技術，將數據上傳至監控系統，有助于系統分析開關柜各項數據的變化趨勢，及時發現潛在故障，推進變配電網絡的智能化發展。
技術參數
| 功能型號 | NMP10-KG | NMP10-KS | NMP10-KY |
| 動態模擬圖 | ■ | ■ | ■ |
| 語音提示 | ■ | ■ | ■ |
| 帶電顯示及閉鎖 | ■ | ■ | ■ |
| 驗電核相 | □ | □ | □ |
| 溫濕度固定監控 | ■ | —— | —— |
| 溫濕度數碼顯示 | —— | ■ | —— |
| 溫濕度液晶顯示 | —— | —— | ■ |
| 合分閘轉換開關 | ■ | ■ | ■ |
| 遠方就地轉換開關 | ■ | ■ | ■ |
| 手自儲能轉換開關 | ■ | ■ | ■ |
| 開關柜內照明開關 | ■ | ■ | —— |
| 預分預合閃爍指示 | —— | ■ | ■ |
| 合分閘回路完好指示 | —— | —— | ■ |
| 合分閘回路電壓數值顯示 | —— | —— | ■ |
| 主回路電流、電壓、功率等電參量測量顯示 | —— | —— | □（二選一） |
| 觸頭、電纜接頭在線測溫 | —— | —— | |
| 人體感應探頭 | □ | □ | ■ |
| RS485通訊 | ■ | ■ | ■ |
| 負載斷線報警 | ■ | ■ | ■ |
| 開孔尺寸 | 220x165mm | 220x165mm | 220x165mm |
注：■代表標準配置、□ 代表可選配置、— 代表無此配置
選型表
| NMP10 | K | Y | 附加功能 |
| 產品代號 | 產品類別 | 顯示方式 | 附加功能 |
| NMP10： 開關柜指示及操控裝置 |
K：開關柜智能操控裝置 Z：開關狀態模擬指示儀 |
S：數碼顯示 Y：液晶顯示 G：無顯示 |
D：驗電核相 P：無線測溫 C0：測量數據 F：預分預合閃爍指示 S：自檢 B：獨立閉鎖電源 C：獨立閉鎖輸出 W：超溫報警 T：超濕報警 Z1：直流分閘測量 Z2：直流合閘測量 M：模擬量輸出 無：不帶 |
技術參數
-
動態模擬圖：標配
語音提示：標配
帶電顯示及閉鎖：標配
驗電核相：選配
溫濕度固定監控：標配
溫濕度數碼顯示：無
溫濕度液晶顯示：無
合分閘轉換開關：標配
遠方就地轉換開關：標配
手自儲能轉換開關：標配
開關柜內照明開關：標配
預分預合閃爍指示：無
合分閘回路完好指示：無
合分閘回路電壓數值顯示：無
主回路電流、電壓、功率等電參量測量顯示：無
觸頭、電纜接頭在線測溫：無
人體感應探頭：選配
RS485通訊：標配
負載斷線報警：標配
開孔尺寸：220x165mm
-
動態模擬圖：標配
語音提示：標配
帶電顯示及閉鎖：標配
驗電核相：選配
溫濕度固定監控：無
溫濕度數碼顯示：標配
溫濕度液晶顯示：無
合分閘轉換開關：標配
遠方就地轉換開關：標配
手自儲能轉換開關：標配
開關柜內照明開關：標配
預分預合閃爍指示：標配
合分閘回路完好指示：無
合分閘回路電壓數值顯示：無
主回路電流、電壓、功率等電參量測量顯示：無
觸頭、電纜接頭在線測溫：無
人體感應探頭：選配
RS485通訊：標配
負載斷線報警：標配
開孔尺寸：220x165mm
-
動態模擬圖：標配
語音提示：標配
帶電顯示及閉鎖：標配
驗電核相：選配
溫濕度固定監控：無
溫濕度數碼顯示：無
溫濕度液晶顯示：標配
合分閘轉換開關：標配
遠方就地轉換開關：標配
手自儲能轉換開關：標配
開關柜內照明開關：無
預分預合閃爍指示：標配
合分閘回路完好指示：標配
合分閘回路電壓數值顯示：標配
主回路電流、電壓、功率等電參量測量顯示：選配（二選一）
觸頭、電纜接頭在線測溫：選配（二選一）
人體感應探頭：標配
RS485通訊：標配
負載斷線報警：標配
開孔尺寸：220x165mm
注：■代表標準配置、□ 代表可選配置、— 代表無此配置
選型表
-
產品代號：NMP10:開關柜指示及操控裝置
產品類別：K:開關柜智能操控裝置、Z:開關狀態模擬指示儀
顯示方式：S:數碼顯示、Y:液晶顯示、G:無顯示
附加功能：D:驗電核相、P:無線測溫、C0:測量數據、F:預分預合閃爍指示、S:自檢、B:獨立閉鎖電源、C:獨立閉鎖輸出、W:超溫報警、T:超濕報警、Z1:直流分閘測量、Z2:直流合閘測量、M:模擬量輸出、無:不帶
