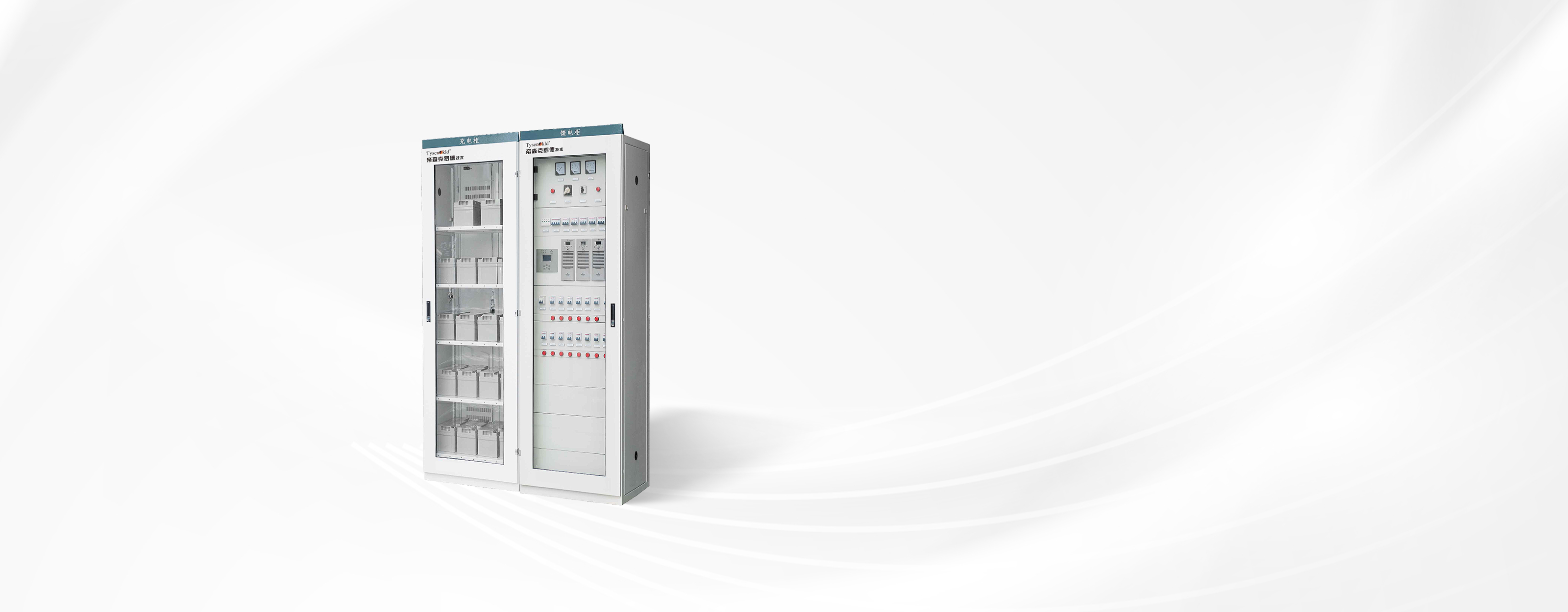

NPM20
智能高頻直流電源系統
智能
高效
安全
全面
一款全新的集數字化控制、保護、管理于一體的新型電源系統，可為直流操作回路提供穩定的操作電源。
產品概述
NPM20系列智能高頻直流電源系統主要應用在電網、發電等領域。作為所有電力自動化系統、通訊系統、遠方執行系統、高壓斷路器的分合閘、繼電保護、自動裝置、信號裝置等的直流不間斷電源。
產品特點
智能人機界面
采用大尺寸彩屏觸摸屏，使人機操作更加便捷。
智能監控系統
系統具備RS485/RS232通訊接口，采用Modbus-RTU協議，可以接入后臺系統，實現智能監控。
冗余式設計
高頻直流電源模塊采用N+1冗余式設計，采用高頻諧振軟開關技術，降低損耗，增加使用壽命。
長壽命
采用知名品牌電池，使用壽命高達100000小時（1500次）。
高穩定性
整流模塊采用先進的軟開關變換技術和 內置CPU技術，電壓失真度小、效率高、穩壓穩流精度高、紋波系數小。
高可靠性
充電模塊可以帶電熱插拔，平均維護時間大幅度減少，裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。
- 使用環境
- 環境溫度：-10℃~+40℃
- 海 拔：≤2000m(高于2000m請致電Tysen-kld)
- 相對濕度：≤95%
- 防護等級：≥IP30
- 安裝方式：落地式/壁掛式安裝
- 符合標準
- DL/ T5044《電力工程直流系統設計技術規程》
- GB 7261《繼電器及繼電保護裝置基本試驗方法》
- GB/ T3859.1《半導體變流器基本要求的規定》
- JB/ T8456《低壓直流開關設備》
- DL/ T459《電力用直流電源設備》
技術參數
| 類別 | 名稱 | 指標 | |
| 220V系列 | 110V系列 | ||
| 輸入?yún)?shù) | 輸入電壓 | AC 80~285V 或 AC380V±20% | |
| 頻率 | 50Hz±10% | ||
| 功率因數 | ≧0.92 | ≧0.92 | |
| 輸出參數 | 浮充電壓 | 176~260Vdc | 88~130Vdc |
| 均充電壓 | 220~286Vdc | 110~143Vdc | |
| 紋波系數 | ≤±0.5%（典型值0.1%） | ≤±0.5%（典型值0.1%） | |
| 穩壓精度 | ≤±0.5%（典型值0.1%） | ≤±0.5%（典型值0.1%） | |
| 穩流精度 | ≤±0.5%（典型值0.1%） | ≤±0.5%（典型值0.1%） | |
| 均流不均衡度 | ≤±3%（50%~100%額定負載） | ≤±3%（50%~100%額定負載） | |
| 效率 | 95%（單模塊） | 95%（單模塊） | |
| 保護參數 | 輸入過壓切換點 | 456±5Vac | 456±5Vac |
| 輸入欠壓切換點 | 304±5Vac | 304±5Vac | |
| 充電模塊輸出欠壓告警 | 196V | 99V | |
| 絕緣特性 | 輸出對地 | 2kVac，漏電流≤30mA， 時間1min，無飛弧 |
2kVac，漏電流≤30mA， 時間1min，無飛弧 |
| 輸入對地 | |||
| 輸入對輸出 | |||
| 絕緣電阻 | ≥10MΩ | ≥10MΩ | |
| 使用環境 | 工作環境溫度 | -10℃~+45℃ | |
| 儲存環境溫度 | -40℃~+60℃（不含電池） | ||
| 濕度 | 日平均≤95%，月平均≤90% | ||
| 其他特性 | 噪音 | 自冷≤40db | |
| 防護等級 | ≥IP30 | ||
| 散熱方式 | 風冷/自冷 | ||
| 電池容量 | 20AH~2000AH | ||
| 電池壽命 | 100000小時 | ||
選型表
| NPM20 | 100AH | 2 | G | D2 | 選配功能 |
| 產品代號 | 容量規格 | 屏柜數量 | 安裝方式 | 輸出電壓 | 功能代碼 |
| NPM20： 智能高頻直流 電源系統 |
20AH 24AH 40AH 65AH 100AH |
1：一面屏 2：兩面屏 3：三面屏 |
無：落地 G：壁掛 |
D2: DC220V D1: DC110V D4: DC48V |
K:開關量檢測模塊 C:電池巡檢模塊 F:支路絕緣檢測模塊 N:逆變模塊 |
技術參數
NPM20智能高頻直流電源系統
-
輸入?yún)?shù)：輸入電壓：AC 80~285V 或 AC380V±20%；頻率：50Hz±10%；功率因數： ≧0.92；
輸出參數：浮充電壓：176~260Vdc；均充電壓：220~286Vdc；紋波系數：≤±0.5%（典型值0.1%）；穩壓精度：≤±0.5%（典型值0.1%）；穩流精度：≤±0.5%（典型值0.1%）；均流不均衡度： ≤±3%（50%~100%額定負載）；效率：95%（單模塊）；
保護參數：輸入過壓切換點：456±5Vac；輸入欠壓切換點：304±5Vac；充電模塊輸出欠壓告警：196V；
絕緣特性：輸出對地/輸入對地/輸入對輸出：2kVac，漏電流≤30mA，時間1min，無飛弧；絕緣電阻：≥10MΩ；
使用環境：工作環境溫度：-10℃~+45℃；儲存環境溫度：-40℃~+60℃（不含電池）；濕度：日平均≤95%，月平均≤90%；
其他特性：噪音：自冷≤40db；防護等級：≥IP30；散熱方式：風冷/自冷；電池容量：20AH~2000AH；電池壽命：100000小時；
-
輸入?yún)?shù)：輸入電壓：AC 80~285V 或 AC380V±20%；頻率：50Hz±10%；功率因數： ≧0.92；
輸出參數：浮充電壓：88~130Vdc；均充電壓：110~143Vdc；紋波系數：≤±0.5%（典型值0.1%）；穩壓精度：≤±0.5%（典型值0.1%）；穩流精度：≤±0.5%（典型值0.1%）；均流不均衡度： ≤±3%（50%~100%額定負載）；效率：95%（單模塊）；
保護參數：輸入過壓切換點：456±5Vac；輸入欠壓切換點：304±5Vac；充電模塊輸出欠壓告警：99V；
絕緣特性：輸出對地/輸入對地/輸入對輸出：2kVac，漏電流≤30mA，時間1min，無飛弧；絕緣電阻：≥10MΩ；
使用環境：工作環境溫度：-10℃~+45℃；儲存環境溫度：-40℃~+60℃（不含電池）；濕度：日平均≤95%，月平均≤90%；
其他特性：噪音：自冷≤40db；防護等級：≥IP30；散熱方式：風冷/自冷；電池容量：20AH~2000AH；電池壽命：100000小時；
選型表
-
產品代號：NPM20：智能高頻直流電源系統
容量規格：20AH、24AH、40AH、65AH、100AH
屏柜數量：1：一面屏、2：兩面屏、3：三面屏
安裝方式：無：落地、G：壁掛
輸出電壓：D2: DC220V、D1: DC110V、D4: DC48V
功能代碼：K:開關量檢測模塊:電池巡檢模塊、F:支路絕緣檢測模塊、N:逆變模塊
