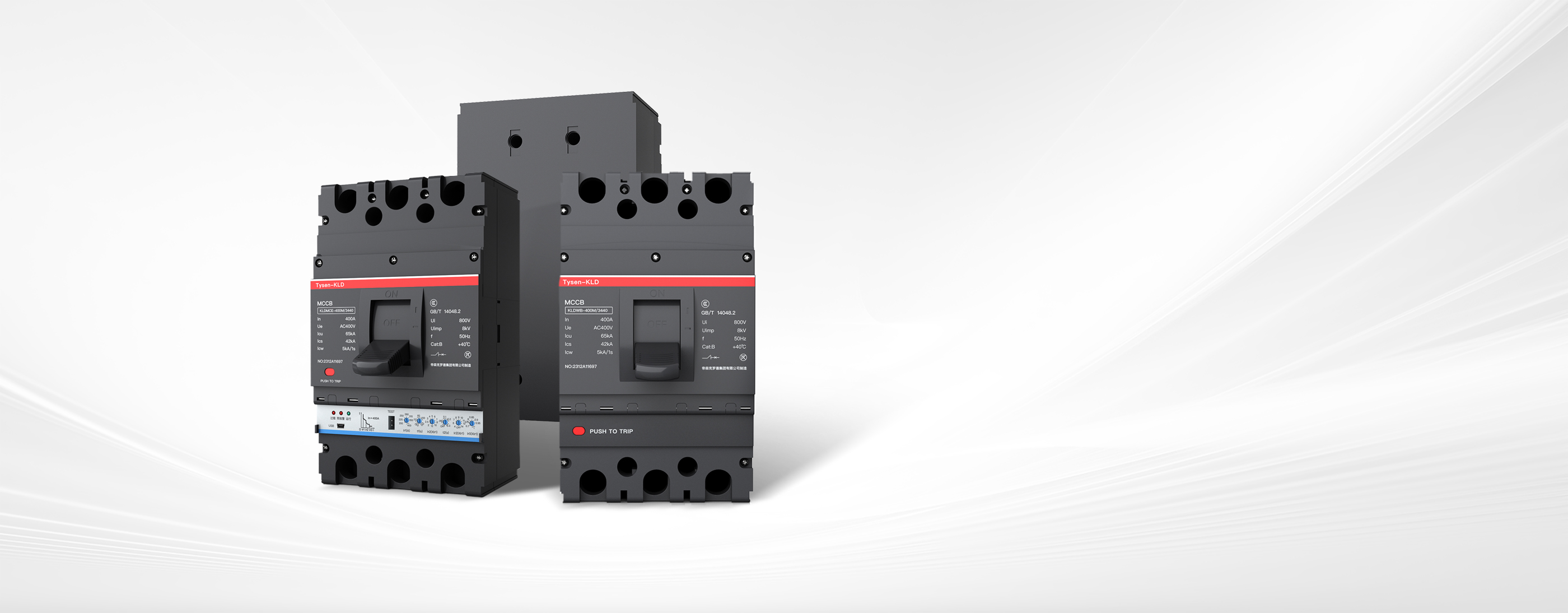

NYKM系列

塑殼斷路器

緊湊安全廣泛豐富

產品概述

NYKM系列塑殼斷路器體積小、分斷高、規格多、附件全，廣泛應用于工業、商業、住宅和基礎設施等領域工程，可配合高度靈活的系統，滿足個性化需求，實現智能化控制與管理。

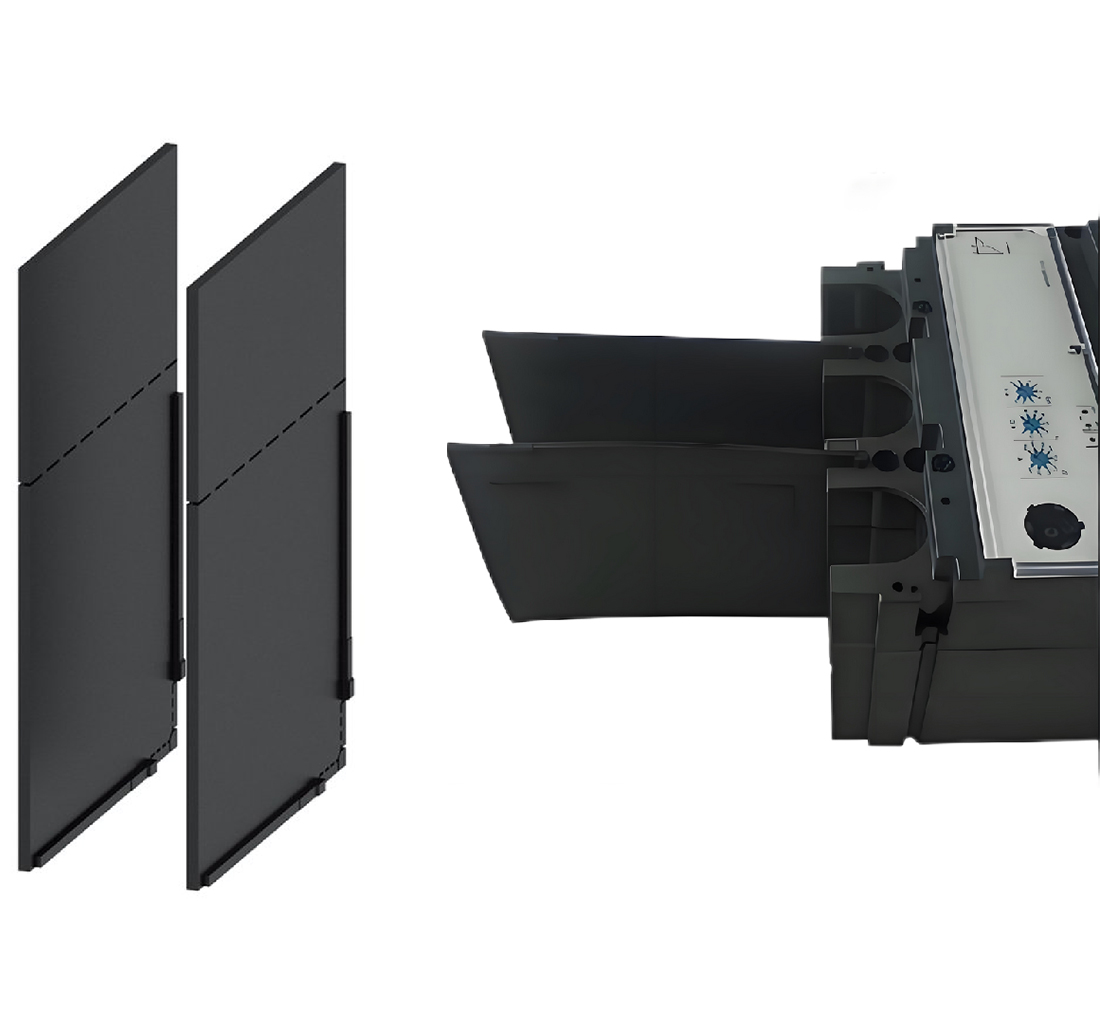

雙重絕緣設計

采用雙重絕緣設計增加產品的絕緣性，絕緣電壓水平1000V，塑殼標配相間隔板，讓用電更安全，更好的適應各種運行場景。

阻燃耐高溫外殼

采用阻燃耐高溫外殼有效地保護用電設備免受火災和高溫的威脅。在設計上，我們注重細節和結構的穩定性，確保產品能夠在各種惡劣環境下正常工作。

多種脫扣方式

熱磁式

多種脫扣方式

短路瞬時保護

漏電式

多種脫扣方式

短路瞬時保護

漏電保護

電子式

過載長延時保護

短路瞬時保護

短路短延時保護

接地故障保護

485通訊功能

選擇性配合

技術參數

NYKM2系列熱磁式塑料外殼式斷路器

型號	額定工作電壓Ue（V）	殼架電流 Inm(A)	額定電流In(A)	額定絕緣電壓Ui(V)	額定沖擊耐受電壓Uimp(kV)	極數	額定極限短路分斷能力代號	短路分斷能力
								額定極限短路分斷能力Icu（kA）		額定運行短路分斷能力Ics（kA）
								400V	690V	400V	690V
NYKM2-63	AC400	63	10、16、20、25、 32、40、50、63	AC500	AC8	3P	L	35	-	18	-
						3P、4P	M	50	-	25	-
NYKM2-100	AC400、AC690	100	16、20、25、32、40、 50、63、80、100	AC800	AC8	3P	L	35	20	22	10
						3P、4P	M	65	20	35	10
							H	85	20	50	10
NYKM2-225	AC400、AC690	225	100、125、140、160、 180、200、225	AC800	AC8	3P	L	35	20	22	10
						3P、4P	M	65	20	35	10
							H	85	20	50	10
NYKM2-250	AC400、AC690	250	100、125、140、160、 180、200、225、250	AC1000	AC8	3P	L	36	20	27	15
						3P、4P	M	50	20	40	15
							H	85	20	65	15
NYKM2-400	AC400、AC690	400	225、250、315、 350、400	AC800	AC8	3P、4P	L	50	15	35	10
							M	65	20	42	15
							H	100	20	65	15
NYKM2-630	AC400、AC690	630	400、500、630	AC800	AC8	3P、4P	L	50	15	35	10
							M	65	20	42	15
							H	100	20	65	15
NYKM2-800	AC400、AC690	800	630、700、800	AC1000	AC8	3P、4P	M	75	20	65	15
							H	100	20	75	15
NYKM2-1250	AC400、AC690	1250	800、1000、1250	AC800	AC8	3P	-	65	15	32.5	10

NYKM2L系列漏電式塑料外殼式斷路器

型號

額定工作電壓Ue（V）

殼架電流 Inm(A)

額定電流In(A)

額定絕緣電壓Ui(V)

額定沖擊耐受電壓Uimp(kV)

極數

額定極限短路分斷能力代號

短路分斷能力

額定剩余短路接通(分斷)能力I△m（kA）

額定剩余動作電流I△n（mA）

額定剩余不動作電流I△no

額定極限短路分斷能力Icu（kA）

額定運行短路分斷能力Ics（A）

NYKM2L-125

AC400

125

16、20、25、32、40、 50、63、80、100、125

AC1000

AC8

3P、4P

1/4Icu

100/300/500

1/2I△no

NYKM2L-250

AC400

250

100、125、140、 160、180、200、 225、250

AC1000

AC8

3P、4P

100/300/500

NYKM2L-400

AC400

400

225、250、315、 350、400

AC1000

AC8

3P、4P

100/300/500

100

NYKM2L-630

AC400

630

400、500、630

AC1000

AC8

3P、4P

300/500/1000

100

NYKM2E系列電子式塑料外殼式斷路器

型號	額定工作電壓Ue（V）	殼架電流 Inm(A)	額定電流In(A)			額定絕緣電壓Ui(V)	額定沖擊耐受電壓Uimp(kV)	極數	額定極限短路分斷能力代號	短路分斷能力
										額定極限短路分斷能力Icu（kA）	額定運行短路分斷能力Ics（A）
										400V	400V
NYKM2E-100	AC400	100	16、20、 25、32	32、36、40、45、50、55、 60、63	63、65、70、75、80、85、 90、95、100	AC800	AC8	3P、4P	M	50	35
									H	85	50
NYKM2E-225	AC400	225	100、125、140、160、 180、200、225			AC800	AC8	3P、4P	M	65	35
									H	85	50
NYKM2E-250	AC400	250	100、125、140、160、 180、200、225、250			AC1000	AC8	3P、4P	M	50	50
								3P	H	85	50
NYKM2E-400	AC400	400	200、225、250、280、 315、350、400			AC800	AC8	3P、4P	M	65	42
									H	100	65
NYKM2E-800	AC400	800	400、420、440、 460、480、500、 530、560、600、630		630、640、660、 680、700、720、 740、760、780、800	AC800	AC8	3P、4P	M	65	42
									H	100	65

NYKM3系列熱磁式塑料外殼式斷路器

型號	額定工作電壓Ue（V）	殼架電流 Inm(A)	額定電流In(A)			額定絕緣電壓Ui(V)	額定沖擊耐受電壓Uimp(kV)	極數	額定極限短路分斷能力代號	額定極限短路分斷能力Icu（kA）	額定運行短路分斷能力Ics（A）
								415V	690V	415V	690V
NYKMM3-63	AC415V	63	10、16、20、25、 32、40、50、63	AC1000V	AC8	3P、4P	L	36	12	36	10
							M	55	12	40	10
NYKMM3-125	AC415V、AC690V	125	16、20、25、32、40、 50、63、80、100、125	AC1000V	AC8	3P、4P	L	50	20	40	10
							M	75	20	55	10
							H	100	20	70	10
NYKMM3-250	AC415V、AC690V	250	100、125、140、160、 180、200、225、250	AC1000V	AC12	3P、4P	L	50	20	40	10
							M	75	20	55	10
							H	100	20	70	10
NYKMM3-400	AC415V、AC690V	400	225、250、315、350、 400	AC1000V	AC12	3P、4P	L	55	20	55	15
							M	75	20	75	15
							H	100	20	85	15
NYKMM3-630	AC415V、AC690V	630	400、500、630	AC1000V		3P、4P	L	55	20	55	15
							M	75	20	75	15
							H	100	20	85	15
NYKMM3-800	AC415V、AC690V	800	630、700、800	AC1000V		3P、4P	M	75	20	75	15
							H	100	20	85	15

NYKM3L系列漏電式塑料外殼式斷路器

型號

額定工作電壓Ue（V）

殼架電流Inm(A)

額定電流In(A)

選擇性類別

額定絕緣電壓Ui(V)

額定沖擊耐受電壓Uimp(kV)

極數

額定極限短路分斷能力代號

短路分斷能力

額定剩余短路接通(分斷)能力I△m(kA）

額定剩余動作電流 I△n（mA）

額定剩余不動作電流I△no

額定極限短路分斷能力Icu（kA）

額定運行短路分斷能力Ics（A）

Ⅰ型

Ⅱ型

400V

NYKM3L-125

400V

125

16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

A類

1000V

8KV

Icu×25%

100、300、500

30、100、300

I△n×50%

NYKM3L-250

400V

250

100A、125A、140A、160A、 180A、200A、225A、250A

A類

1000V

8KV

Icu×25%

100、300、500

30、100、300

I△n×50%

NYKM3L-400

400V

400

225A、250A、315A、 350A、400A

A類

1000V

8KV

Icu×25%

100、300、500

300、500、1000

I△n×50%

100

NYKM3L-800

400V

800

630A、700A、800A

A類

1000V

8KV

Icu×25%

100、300、500

300、500、1000

I△n×50%

100

NYKM3E系列電子式塑料外殼式斷路器

型號	額定工作電壓Ue（V）	殼架電流Inm(A)	額定電流In(A)	額定絕緣電壓Ui(V)	額定沖擊耐受電壓Uimp(kV)	使用類別	極數	額定極限短路分斷能力代號	短路分斷能力
									額定極限短路分斷能力Icu（kA）		額定運行短路分斷能力Ics（A）
									400V	690V	400V	690V
NYKM3E-125	AC415V、 AC690V	32	12、14、16、18、20、22、25、28、30、32	AC1000V	AC8	A	3P、4P	M	70	20	50	15
		63	25、28、32、36、40、45、50、56、60、63
		125	50、63、70、75、80、85、90、95、100、125					H	85		65
NYKM3E-250		160	63、70、75、80、90、100、125、140、150、160			A	3P、4P	M	70	20	50	10
		250	100、112、125、140、150、160、180、200、225、250					H	85		65
NYKM3E-400		400	160、180、200、225、250、280、315、350、375、400			B	3P、4P	M	70	20	65	15
								H	100		75
NYKM3E-630		630	250、280、315、350、375、400、450、500、560、630			B	3P	M	75	30	65	20
								H	100		75
NYKM3E-800		630	250、280、315、350、375、400、450、500、560、630			B	3P、4P	M	75	30	65	20
		800	315、350、400、450、500、560、630、700、760、800					H	100		75

選型表

NYKM2系列熱磁式塑料外殼式斷路器

NYKM2	250	M	P	3	2	00	2	B	250	安裝方式
產品代號	殼架等級	分斷能力	操作方式	極數代號	脫扣器方式	附件代號	用途代號	N極代號	額定電流	安裝方式
NYKM2：熱磁式塑料外殼式斷路器	63A 100A 225A 250A 400A 630A 800A 1250A	L:基本型 M:標準型 H:高分段型	Z:手操機構 P:電操機構無:直接操作	3：三極 4：四極	2：電磁式 3：熱磁式 0：無脫扣	見附件表	2:電機保護無:配電保護	A:無過流保護，N極始終接通 B:無過流保護，N極與其他三極一起分合 C:含過流保護，N極與其他三極一起分合 D:含過流保護，N極始終接通	10A、16A 20A、25A 32A、40A 50A、63A 80A、100A 125A、140A 160A、180A 200A、225A 250A、315A 350A、400A 630A、700A 800A、1000A 1250A	固定式板前接線固定式板后接線插入式板前接線插入式板后接線抽出式板前接線抽出式板后接線

注：
● 過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM2系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM2系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
● 標配相間隔板

NYKM2L系列漏電式塑料外殼式斷路器

NYKM2L

250

剩余電流

延時型

安裝方式

產品代號

殼架等級

分斷能力

操作方式

極數代號

脫扣方式

附件代號

用途代號

N極代號

額定電流

剩余電流

延時類型

安裝方式

NYKM2L：
漏電式塑料外殼式斷路器

125A
250A
400A
630A

M:標準型
H:高分段型

Z:手操機構
P:電操機構
無:直接操作

3：三極
4：四極

2：電磁式
3：熱磁式

見附件表

2:電機保護
無:配電保護

A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通

16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A

100/300/ 500mA
300/500/1000mA

延時型
非延時型

固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
● ：表示漏電報警模塊發出信號，同時斷路器脫扣
● II：表示漏電報警模塊發出信號，斷路器不脫扣
● 標配相間隔板

NYKM2E系列電子式塑料外殼式斷路器

NYKM2E	250	M	P	3	4	00	2	B	250	安裝方式
產品代號	殼架等級	分斷能力	操作方式	極數代號	脫扣方式	附件代號	用途代號	N極代號	額定電流	安裝方式
NYKM2E：電子式塑料外殼式斷路器	100A 225A 250A 400A 800A	L:基本型 M:標準型 H:高分段型	Z:手操機構 P:電操機構無:直接操作	3：三極 4：四極	4：電子式	見附件表	2:電機保護無:配電保護	A:無過流保護，N極始終接通 B:無過流保護，N極與其他三極一起分合 C:含過流保護，N極與其他三極一起分合 D:含過流保護，N極始終接通	32A 63A 100A 225A 250A 400A 630A 800A	固定式板前接線固定式板后接線插入式板前接線插入式板后接線抽出式板前接線抽出式板后接線

注：
● 過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM2E系列塑殼斷路器100、225、250、400、800殼架可配報警不脫扣模
● 標配相間隔板

NYKM3系列熱磁式塑料外殼式斷路器

NYKM3	250	M	P	3	2	00	2	B	250	安裝方式
產品代號	殼架等級	分斷能力	操作方式	極數代號	脫扣器方式	附件代號	用途代號	N極代號	額定電流	安裝方式
NYKM3：熱磁式塑料外殼式斷路器	63A 125A 250A 400A 630A 800A	L:基本型 M:標準型 H:高分段型	Z:手操機構 P:電操機構無:直接操作	3：三極 4：四極	2：電磁式 3：熱磁式 0：無脫扣	見附件表	2:電機保護無:配電保護	A:無過流保護，N極始終接通 B:無過流保護，N極與其他三極一起分合 C:含過流保護，N極與其他三極一起分合 D:含過流保護，N極始終接通	10A、16A 20A、25A 32A、40A 50A、63A 80A、100A 125A、140A 160A、180A 200A、225A 250A、315A 350A、400A 630A、700A 800A	固定式板前接線固定式板后接線插入式板前接線插入式板后接線抽出式板前接線抽出式板后接線

注：
● 過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM2E系列塑殼斷路器100、225、250、400、800殼架可配報警不脫扣模
● 標配相間隔板

NYKM3L系列漏電式塑料外殼式斷路器

NYKM3L

250

剩余電流

非延時類型

安裝方式

產品代號

殼架等級

分斷能力

操作方式

極數代號

脫扣器方式

附件代號

用途代號

N極代號

額定電流

剩余電流

延時類型

安裝方式

NYKM3L：
漏電式塑料外殼式斷路器

125A
250A
400A
800A

M:標準型
H:高分段型

Z:手操機構
P:電操機構
無:直接操作

3：三極
4：四極

2：電磁式
3：熱磁式

見附件表

2:電機保護
無:配電保護

A:無過流保護，N極始終接通
B:無過流保護，N極與其他三極一起分合
C:含過流保護，N極與其他三極一起分合
D:含過流保護，N極始終接通

16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A、700A
800A

100/300/500mA
300/500/1000mA

延時型
非延時型

固定式板前接線
固定式板后接線
插入式板前接線
插入式板后接線
抽出式板前接線
抽出式板后接線

注：
● I：表示漏電報警模塊發出信號，同時斷路器脫扣
● II：表示漏電報警模塊發出信號，斷路器不脫扣
● 標配相間隔板

NYKM3E系列漏電式塑料外殼式斷路器

NYKM3E	250	M	P	3	4	00	2	B	250	安裝方式
產品代號	殼架等級	分斷能力	操作方式	極數代號	脫扣器方式	附件代號	用途代號	N極代號	額定電流	安裝方式
NYKM3L：電子式式塑料外殼式斷路器	125A 250A 400A 630A 800A	L:基本型 M:標準型 H:高分段型	Z:手操機構 P:電操機構無:直接操作	3：三極 4：四極	4：電子式	見附件表	2:電機保護無:配電保護	A:無過流保護，N極始終接通 B:無過流保護，N極與其他三極一起分合 C:含過流保護，N極與其他三極一起分合 D:含過流保護，N極始終接通	125A 250A 400A 630A 800A	固定式板前接線固定式板后接線插入式板前接線插入式板后接線抽出式板前接線抽出式板后接線

注：
● 過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM3E系列塑殼斷路器125A、250A、400A、630A、800A殼架
● 標配相間隔板

技術參數

NYKM2系列熱磁式塑料外殼式斷路器

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：63

額定電流In(A)：10、16、20、25、 32、40、50、63

額定絕緣電壓Ui(V)：AC500

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P/3P、4P

額定極限短路分斷能力代號：L/M

額定極限短路分斷能力Icu（kA））：
35/50（400V）；-（690V）

額定運行短路分斷能力Ics（kA）：
18/25（400V）；-（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：100

額定電流In(A)：16、20、25、32、40、 50、63、80、100

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P/3P、4P/3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA））：
35/65/85（400V）；20（690V）

額定運行短路分斷能力Ics（kA）：
22/35/50（400V）；10（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：225

額定電流In(A)：100、125、140、160、 180、200、225

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P/3P、4P/3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA））：
35/65/85（400V）；20（690V）

額定運行短路分斷能力Ics（kA）：
22/35/50（400V）；10（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：250

額定電流In(A)：100、125、140、160、 180、200、225、250

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P/3P、4P/3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA））：
36/50/85（400V）；20（690V）

額定運行短路分斷能力Ics（kA）：
27/40/65 （400V）；15（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：400

額定電流In(A)：225、250、315、 350、400

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA））：
50/65/100（400V）； 15/20/20（690V）

額定運行短路分斷能力Ics（kA）：
35/42/65（400V）； 10/15/15（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：630

額定電流In(A)：400、500、630

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA））：
50/65/100（400V）； 15/20/20 （690V）

額定運行短路分斷能力Ics（kA）：
35/42/65 （400V）；10/15/15（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：800

額定電流In(A)：630、700、800

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA））：
75/100 （400V）；20（690V）

額定運行短路分斷能力Ics（kA）：
65/75 （400V）；15（690V）

額定工作電壓Ue（V）：AC400、AC690

殼架電流Inm(A)：1250

額定電流In(A)：800、1000、1250

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P

額定極限短路分斷能力代號：-

額定極限短路分斷能力Icu（kA））：65(400V)；15（690V）

額定運行短路分斷能力Ics（kA）：32.5(400V)；10（690V）

NYKM2L系列漏電式塑料外殼式斷路器

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：125

額定電流In(A)：16、20、25、32、40、 50、63、80、100、125

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA））：50/85

額定運行短路分斷能力Ics（kA）：35/50

額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

額定剩余動作電流I△n（mA）：100/300/500

額定剩余不動作電流I△no：1/2I △no

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：250

額定電流In(A)：100、125、140、160、180、200、225、250

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA））：50/85

額定運行短路分斷能力Ics（kA）：35/50

額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

額定剩余動作電流I△n（mA）：100/300/500

額定剩余不動作電流I△no：1/2I △no

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：400

額定電流In(A)：225、250、315、350、400

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA））：65/100

額定運行短路分斷能力Ics（kA）：42/70

額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

額定剩余動作電流I△n（mA）：100/300/500

額定剩余不動作電流I△no：1/2I △no

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：630

額定電流In(A)：400、500、630

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA））：65/100

額定運行短路分斷能力Ics（kA）：42/70

額定剩余短路接通(分斷)能力I△m（kA）：1/4Icu

額定剩余動作電流I△n（mA）：300/500/100

額定剩余不動作電流I△no：1/2I △no

NYKM2E系列電子式塑料外殼式斷路器

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：100

額定電流In(A)：16、20、25、32/ 32、36、40、45、50、55、60、63/63、65、70、75、80、85、90、95、100

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）： 50 / 85 （400V）

額定運行短路分斷能力Ics（kA）： 35 / 50 （400V）

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：225

額定電流In(A)：100、125、140、160、180、200、225

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）： 65 / 85 （400V）

額定運行短路分斷能力Ics（kA）： 35 / 50 （400V）

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：250

額定電流In(A)：100、125、140、160、180、200、225、250

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P/3P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）：50 / 85 （400V）

額定運行短路分斷能力Ics（kA）：50 / 50 （400V）

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：400

額定電流In(A)：200、225、250、280、 315、350、400

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）：65 / 100 （400V）

額定運行短路分斷能力Ics（kA）：42 / 65 （400V）

額定工作電壓Ue（V）：AC400

殼架電流Inm(A)：800

額定電流In(A)：400、420、440、460、480、500、530、560、600、630 / 630、640、660、680、700、720、740、760、780、800

額定絕緣電壓Ui(V)：AC800

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）： 65 / 100（400V）

額定運行短路分斷能力Ics（kA）： 42 / 65（400V）

NYKM3系列熱磁式塑料外殼式斷路器

額定工作電壓Ue（V）：AC415

殼架電流Inm(A)：63

額定電流In(A)：10、16、20、25、 32、40、50、63

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：L/M

額定極限短路分斷能力Icu（kA）：36 / 55 （415V）；12（690V）

額定運行短路分斷能力Ics（kA）：36 / 40 （415V）；10（690V）

額定工作電壓Ue（V）：AC415、AC690V

殼架電流Inm(A)：125

額定電流In(A)：16、20、25、32、40、 50、63、80、100、125

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC8

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

額定運行短路分斷能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

額定工作電壓Ue（V）：AC415、AC690V

殼架電流Inm(A)：250

額定電流In(A)：100、125、140、160、 180、200、225、250

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC12

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

額定運行短路分斷能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

額定工作電壓Ue（V）：AC415、AC690V

殼架電流Inm(A)：400

額定電流In(A)：225、250、315、350、 400

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC12

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

額定運行短路分斷能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

額定工作電壓Ue（V）：AC415、AC690V

殼架電流Inm(A)：630

額定電流In(A)：400、500、630

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC12

極數：3P、4P

額定極限短路分斷能力代號：L/M/H

額定極限短路分斷能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

額定運行短路分斷能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

額定工作電壓Ue（V）：AC415、AC690V

殼架電流Inm(A)：800

額定電流In(A)：630、700、800

額定絕緣電壓Ui(V)：AC1000

額定沖擊耐受電壓Uimp(kV)：AC12

極數：3P、4P

額定極限短路分斷能力代號：M/H

額定極限短路分斷能力Icu（kA）： 75 / 100 （415V）；20（690V）

額定運行短路分斷能力Ics（kA）：75 / 85 （415V）；15（690V）

NYKM3L系列漏電式塑料外殼式斷路器

額定工作電壓Ue（V）：400V

殼架電流Inm(A)：126

額定電流In(A)：16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

選擇性類別：A類

額定絕緣電壓Ui(V)：1000V

額定沖擊耐受電壓Uimp(kV)：8KV

極數：3 / 4 / 3 / 4

額定極限短路分斷能力代號：M / M / H / H

額定極限短路分斷能力Icu（kA）：50 / 50 / 85 / 85 （400V）

額定運行短路分斷能力Ics（kA）：35 / 35 / 50 / 50 （400V）

額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

額定剩余不動作電流I△no ：I△n×50%

額定工作電壓Ue（V）：400V

殼架電流Inm(A)：250

額定電流In(A)：100A、125A、140A、160A、 180A、200A、225A、250A

選擇性類別：A類

額定絕緣電壓Ui(V)：1000V

額定沖擊耐受電壓Uimp(kV)：8KV

極數：3 / 4 / 3 / 4

額定極限短路分斷能力代號：M / M / H / H

額定極限短路分斷能力Icu（kA）：50 / 50 / 85 / 85 （400V）

額定運行短路分斷能力Ics（kA）：35 / 35 / 50 / 50 （400V）

額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

額定剩余不動作電流I△no ：I△n×50%

額定工作電壓Ue（V）：400V

殼架電流Inm(A)：400

額定電流In(A)：225A、250A、315A、 350A、400A

選擇性類別：A類

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：8KV

極數：3 / 4 / 3 / 4

額定極限短路分斷能力代號：M / M / H / H

額定極限短路分斷能力Icu（kA）：65 / 65 / 100 / 100 （400V）

額定運行短路分斷能力Ics（kA）：42 / 42 / 70 / 70 （400V）

額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

額定剩余不動作電流I△no ：I△n×50%

額定工作電壓Ue（V）：400V

殼架電流Inm(A)：800

額定電流In(A)：630A、700A、800A

選擇性類別：A類

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：8KV

極數：3 / 4 / 3 / 4

額定極限短路分斷能力代號：M / M / H / H

額定極限短路分斷能力Icu（kA）：65 / 65 / 100 / 100 （400V）

額定運行短路分斷能力Ics（kA）：42 / 42 / 70 / 70 （400V）

額定剩余短路接通(分斷)能力I△m(kA）：Icu×25%

額定剩余動作電流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

額定剩余不動作電流I△no ：I△n×50%

NYKM3E系列電子式塑料外殼式斷路器

額定工作電壓Ue（V）：AC415V、 AC690V

殼架電流Inm(A)：32/63/125

額定電流In(A)：12、14、16、18、20、22、25、28、30、32 / 25、28、32、36、40、45、50、56、60、63 / 50、63、70、75、80、85、90、95、100、125

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：AC8

使用類別：A

極數：3P、4P

額定極限短路分斷能力代號： M / H

額定極限短路分斷能力Icu（kA）：70 / 85 （400V）；20（690V）

額定運行短路分斷能力Ics（kA）：50 / 65 （400V）；15（690V）

額定工作電壓Ue（V）：AC415V、 AC690V

殼架電流Inm(A)：160/250

額定電流In(A)：63、70、75、80、90、100、125、140、150、160 / 100、112、125、140、150、160、180、200、225、250

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：AC8

使用類別：A

極數：3P、4P

額定極限短路分斷能力代號： M / H

額定極限短路分斷能力Icu（kA）：70 / 85 （400V）；20（690V）

額定運行短路分斷能力Ics（kA）：50 / 65 （400V）；10（690V）

額定工作電壓Ue（V）：AC415V、 AC690V

殼架電流Inm(A)：400

額定電流In(A)：160、180、200、225、250、280、315、350、375、400

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：AC8

使用類別：B

極數：3P、4P

額定極限短路分斷能力代號： M / H

額定極限短路分斷能力Icu（kA）：70 / 100 （400V）；20（690V）

額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；15（690V）

額定工作電壓Ue（V）：AC415V、 AC690V

殼架電流Inm(A)：630

額定電流In(A)：250、280、315、350、375、400、450、500、560、630

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：AC8

使用類別：B

極數：3P

額定極限短路分斷能力代號： M / H

額定極限短路分斷能力Icu（kA）：75 / 100 （400V）；30（690V）

額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；20（690V）

額定工作電壓Ue（V）：AC415V、 AC690V

殼架電流Inm(A)：630/800

額定電流In(A)：250、280、315、350、375、400、450、500、560、630 / 315、350、400、450、500、560、630、700、760、800

額定絕緣電壓Ui(V)：AC1000V

額定沖擊耐受電壓Uimp(kV)：AC8

使用類別：B

極數：3P、4P

額定極限短路分斷能力代號： M / H

額定極限短路分斷能力Icu（kA）：75 / 100 （400V）；30（690V）

額定運行短路分斷能力Ics（kA）：65 / 75 （400V）；20（690V）

選型表

產品代號：NYKM2：熱磁式塑料外殼式斷路器

殼架等級：63A、100A、225A、 250A、400A、630A、800A、1250A

分斷能力：L:基本型、M:標準型、 H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣器方式：2：電磁式、3：熱磁式、0：無脫扣

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：10A、16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A、1000A、1250A

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? 過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM2系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM2系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
? 標配相間隔板

產品代號：NYKM2L：漏電式塑料外殼式斷路器

殼架等級：125A、250A、400A、630A

分斷能力：M:標準型、 H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣器方式：2：電磁式、3：熱磁式

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A

剩余電流：100/300/500mA/ 300/500/1000mA

延時類型：延時型、非延時型

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? 過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM2E系列塑殼斷路器100、225、250、400、800殼架可配報警不脫扣模
? 標配相間隔板

產品代號：NYKM2E：電子式塑料外殼式斷路器

殼架等級：100A、225A、250A、400A、800A

分斷能力：M:標準型、 H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣方式：4：電子式

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：32A、63A、100A、225A、250A、400A 、630A、800A

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? ：表示漏電報警模塊發出信號，同時斷路器脫扣
? II：表示漏電報警模塊發出信號，斷路器不脫扣
? 標配相間隔板

產品代號：NYKM3：熱磁式塑料外殼式斷路器

殼架等級：63A、125A、250A、400A 630A、800A

分斷能力：M:標準型、 H:高分段型、H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣器方式：2：電磁式、3：熱磁式、0：無脫扣

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? 過載報警不脫扣裝置(代號3200I、4200I)適用于NYKM3系列塑殼斷路器100、225、250、400、630殼架，但其中NYKM3系列所有規格的四極斷路器且中性極型式為C、D型不具有過載報警不脫扣功能
? 標配相間隔板

產品代號：NYKM3L：漏電式塑料外殼式斷路器

殼架等級：125A、250A、400A、800A

分斷能力：M:標準型、 H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣器方式：2：電磁式、3：熱磁式

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：16A、20A、25A 、32A、40A 、50A、63A、0A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A

剩余電流：100/300/ 500mA、 300/500/1000mA

延時類型：延時型、非延時型

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? I：表示漏電報警模塊發出信號，同時斷路器脫扣
? II：表示漏電報警模塊發出信號，斷路器不脫扣
? 標配相間隔板

產品代號：NYKM3E：電子式塑料外殼式斷路器

殼架等級：125A、250A、400A、630A、800A

分斷能力：L:基本型、M:標準型、 H:高分段型

操作方式：Z:手操機構、P:電操機構、無:直接操作

極數代號：3：三極、4：四極

脫扣器方式：4：電子式

附件代號：見附件表

用途代號：2:電機保護、無:配電保護

N極代號：A:無過流保護，N極始終接通、B:無過流保護，N極與其他三極一起分合、C:含過流保護，N極與其他三極一起分合、D:含過流保護，N極始終接通

額定電流：125A、250A、400A、630A、800A

安裝方式：固定式板前接線、固定式板后接線、插入式板前接線、插入式板后接線、抽出式板前接線、抽出式板后接線

注：? 過載報警不脫扣模塊(代號3400I、4400I)適用于NYKM3E系列塑殼斷路器125A、250A、400A、630A、800A殼架
? 標配相間隔板

回頂部

產品概述

雙重絕緣設計

阻燃耐高溫外殼

多種脫扣方式

熱磁式

漏電式

電子式

NYKM2系列熱磁式塑料外殼式斷路器

NYKM2L系列漏電式塑料外殼式斷路器

NYKM2E系列電子式塑料外殼式斷路器

NYKM3系列熱磁式塑料外殼式斷路器

NYKM3L系列漏電式塑料外殼式斷路器

NYKM3E系列電子式塑料外殼式斷路器

NYKM2系列熱磁式塑料外殼式斷路器

NYKM2L系列漏電式塑料外殼式斷路器

NYKM2E系列電子式塑料外殼式斷路器

NYKM3系列熱磁式塑料外殼式斷路器

NYKM3L系列漏電式塑料外殼式斷路器

NYKM3E系列漏電式塑料外殼式斷路器

NYKM2-63 收起詳情 展開詳情

NYKM2-100 收起詳情 展開詳情

NYKM2-225 收起詳情 展開詳情

NYKM2-250 收起詳情 展開詳情

NYKM2-400 收起詳情 展開詳情

NYKM2-630 收起詳情 展開詳情

NYKM2-800 收起詳情 展開詳情

NYKM2-1250 收起詳情 展開詳情

NYKM2L-125 收起詳情 展開詳情

NYKM2L-250 收起詳情 展開詳情

NYKM2L-400 收起詳情 展開詳情

NYKM2L-630 收起詳情 展開詳情

NYKM2E-100 收起詳情 展開詳情

NYKM2E-225 收起詳情 展開詳情

NYKM2E-250 收起詳情 展開詳情

NYKM2E-400 收起詳情 展開詳情

NYKM2E-800 收起詳情 展開詳情

NYKM3-63 收起詳情 展開詳情

NYKM3-125 收起詳情 展開詳情

NYKM3-250 收起詳情 展開詳情

NYKM3-400 收起詳情 展開詳情

NYKM3-630 收起詳情 展開詳情

NYKM3-800 收起詳情 展開詳情

NYKM3L-125 收起詳情 展開詳情

NYKM3L-250 收起詳情 展開詳情

NYKM3L-400 收起詳情 展開詳情

NYKM3L-800 收起詳情 展開詳情

NYKM3E-125 收起詳情 展開詳情

NYKM3E-250 收起詳情 展開詳情

NYKM3E-400 收起詳情 展開詳情

NYKM3E-630 收起詳情 展開詳情

NYKM3E-800 收起詳情 展開詳情

NYKM2系列熱磁式 收起詳情 展開詳情

NYKM2L系列漏電式 收起詳情 展開詳情

NYKM2E系列電子式 收起詳情 展開詳情

NYKM3系列熱磁式 收起詳情 展開詳情

NYKM3L系列漏電式 收起詳情 展開詳情

NYKM3E系列電子式 收起詳情 展開詳情
