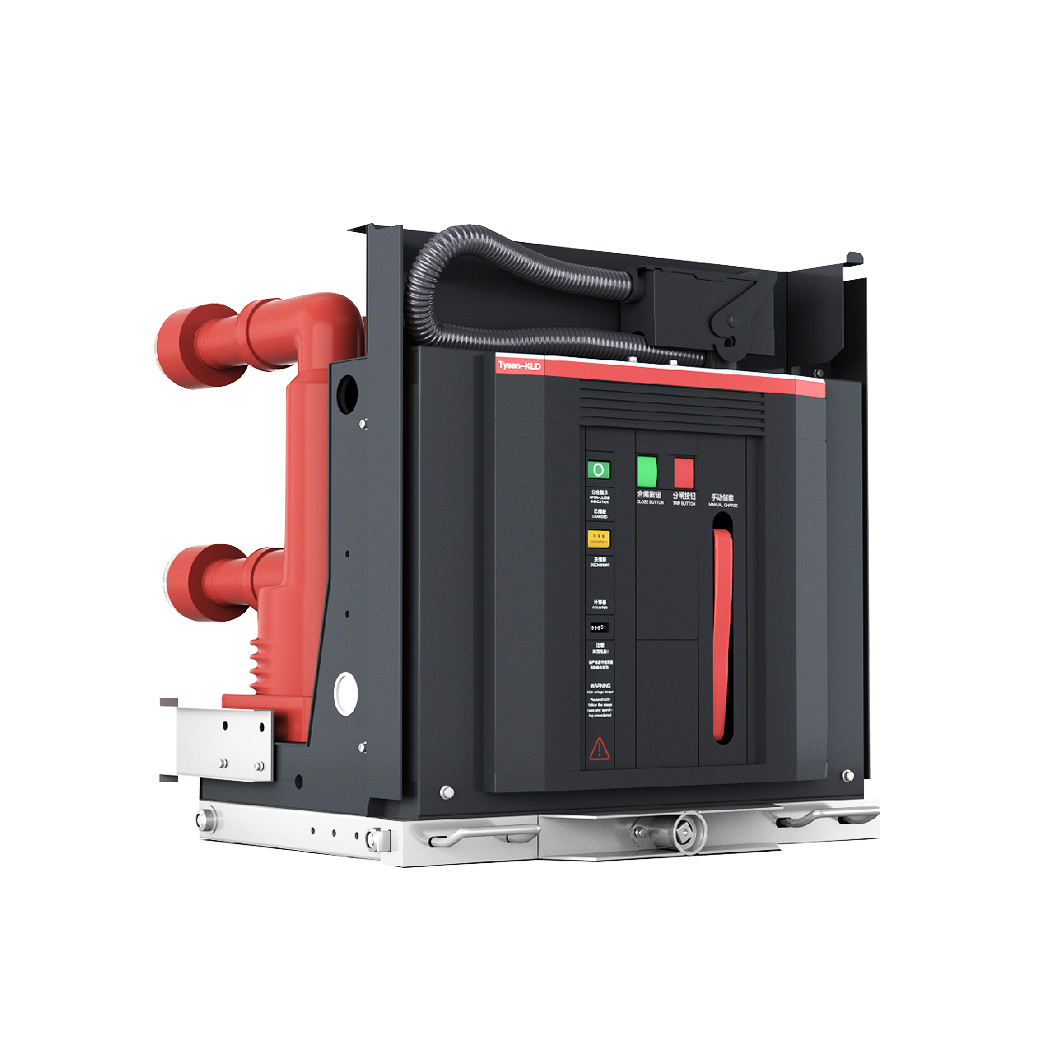

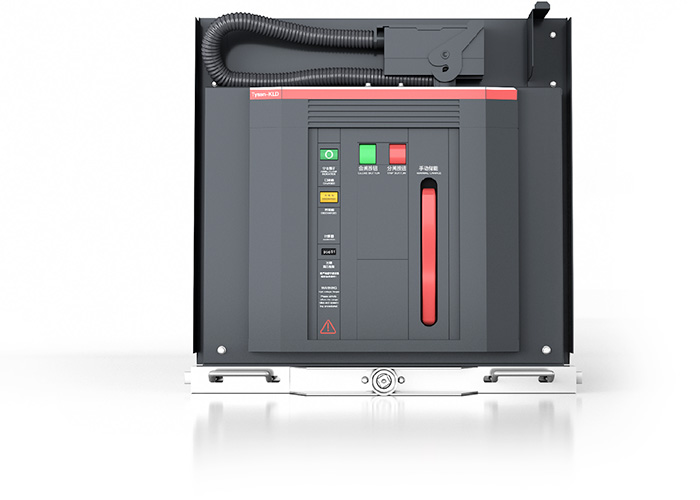

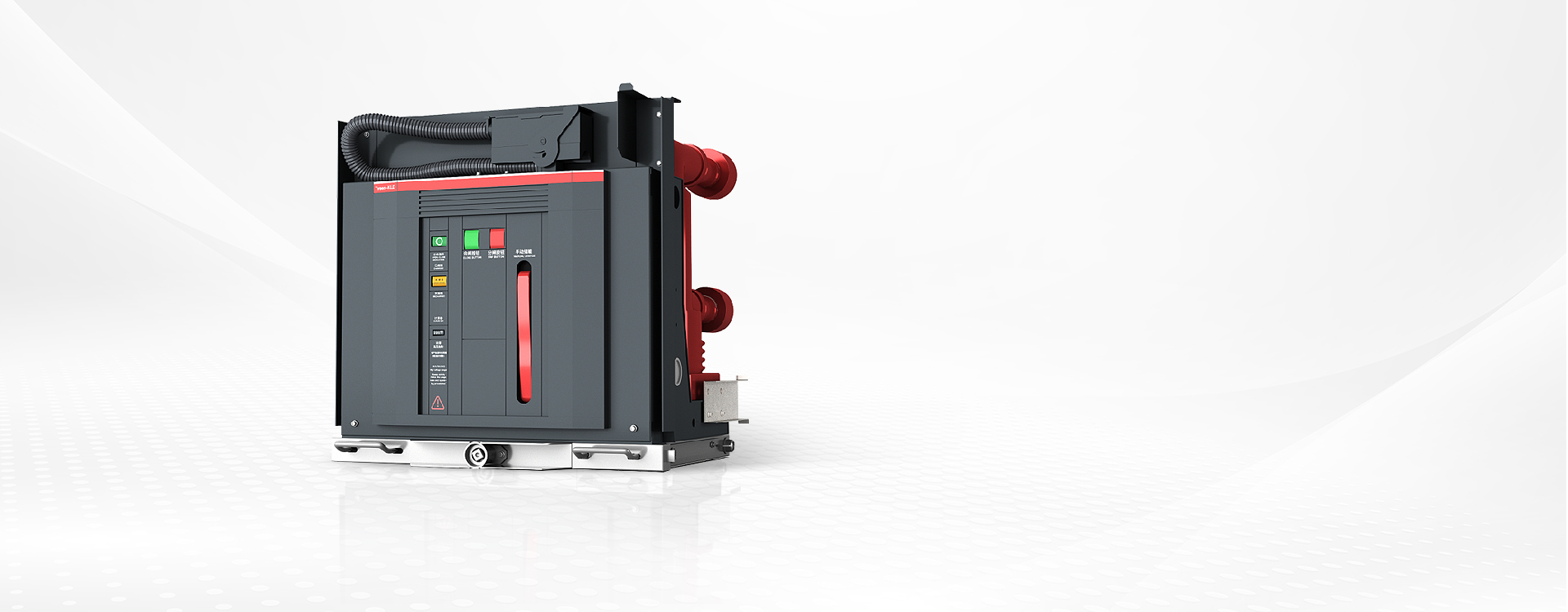

ZN139-12系列
高壓真空斷路器
（630-4000A）
簡潔
高效
安全
全面
產品概述
高壓斷路器是電力系統中非常關鍵的設備，主要用于控制和保護電網。它們能夠處理高達數千伏的電壓級別，因此在輸電和分配過程中發揮著至關重要的作用。適用于交流50Hz、額定電壓為12kV、額定工作電流630A至4000A的電網中，起控制和保護作用。廣泛應用于工礦企業、變電站等場所，特別適用于頻繁操作的場所。
產品特點
提升客戶生產力
確保用戶人員及資產安全
優化全生命周期投資成本
固封極柱
ZN139系列真空斷路器采用先進的澆注式固封極柱，其特殊結構確保真空滅弧室受到可靠保護，避免機械撞擊、灰塵和潮氣的影響。
在真空中開斷電流
- 真空斷路器不需要滅弧和絕緣的介質。實際上，滅弧室中不存在可被電離的物質。
- 在任何情況下，當觸頭分離時，觸頭間的電弧通道僅僅由觸頭材料的金屬蒸氣構成。
- 當主回路電流在自然過零點時消失，電弧即不能維持。在此刻，急速下降的載流密度和快速凝聚的真空金屬蒸氣，使觸頭之間迅速恢復了絕緣。
- 真空滅弧室因此恢復了絕緣能力以及耐受系統瞬態恢復電壓的能力，最終將電弧熄滅。
真空滅弧室
觸頭材料采用高品質材料，杯狀縱磁真空滅弧室觸頭，截流值低；采用一次封排工藝，介質恢復強度高，低漏氣率；機械強度高，機械壽命長；開斷絕緣恢復性強，大大降低重燃及TRV 擊穿。

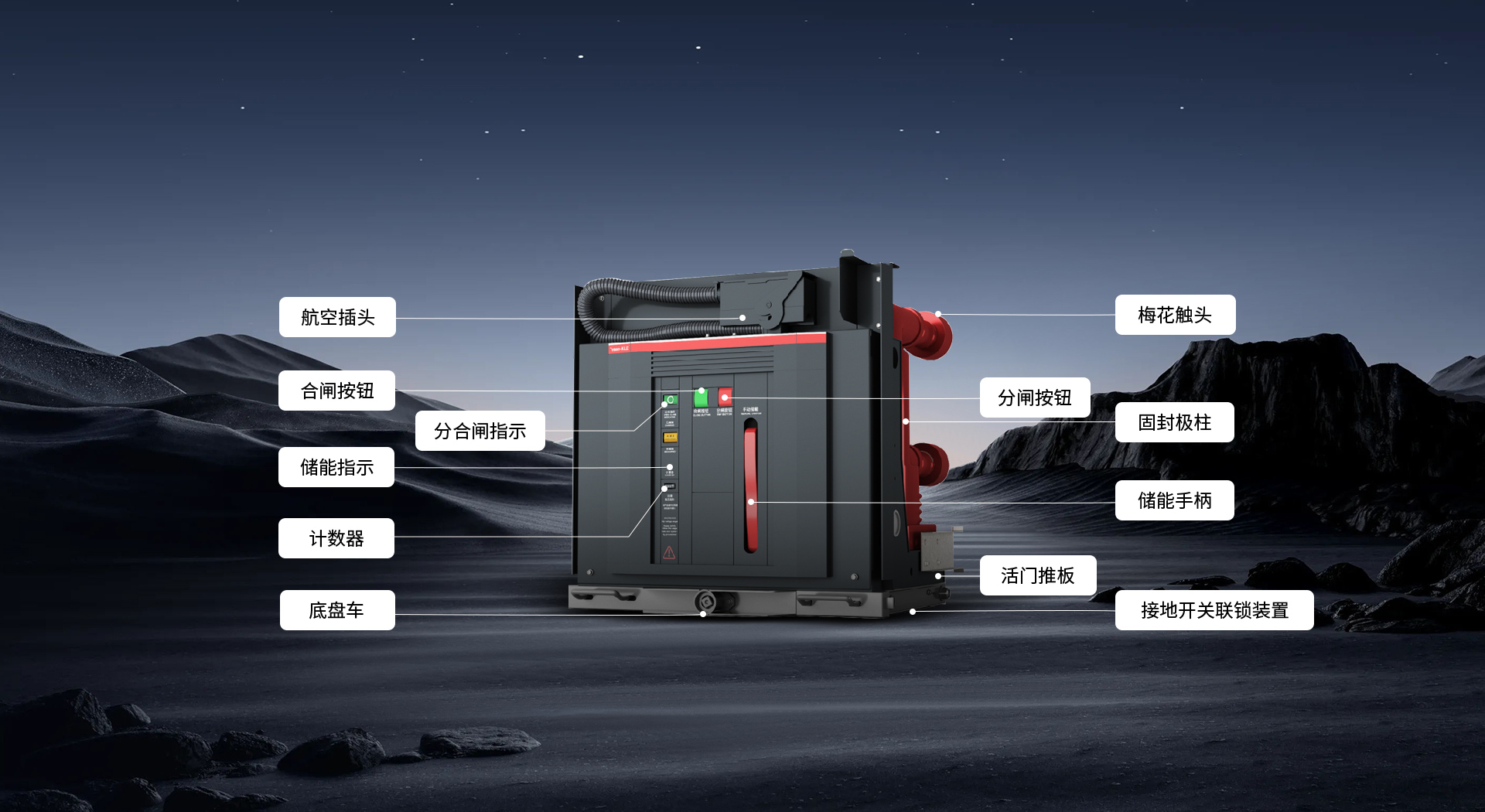

產品結構
產品結構
- ● 可抽出式或固定式安裝
- ● 堅固可靠，尺寸緊湊，維護工作量低
- ● 標準配備機械防跳裝置
- ● 內置式操作機構儲能桿
- ● 極柱整體澆注技術，終身密封
- ● 真空開斷技術
- ● 真空滅弧室受到可靠保護，避免機械撞擊、灰塵和潮氣的影響
- ● 完整的二次附件系列供選配
- ● 斷路器可實現手動搖進搖出操作，僅能在柜門關閉條件下進行
- ● 位于操動機構和手車底盤上的安全閉鎖可防止錯誤和危險的操作
- ● 分合閘按鈕可配掛鎖或保護蓋
- ● 適用不同氣候條件
技術參數
ZN139-12/D永磁真空斷路器技術參數
| 序號 | 名稱 | 單位 | 參數 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定工頻耐受電壓相間、相對地/斷口(1min) | kV | 42/48 | ||
| 3 | 額定雷電沖擊電壓相間、相對地/斷口(峰值) | kV | 75/85 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630-2500 | 630-3150* | 630-4000* |
| 6 | 額定短路開斷電流 | kA | 20 25 | 31.5 | 40 |
| 7 | 額定短路關合電流 | kA | 50 63 | 80 | 100 |
| 8 | 額定峰值耐受電流 | kA | 50 63 | 80 | 100 |
| 9 | 額定熱穩定電流(有效值) | kA | 20 25 | 31.5 | 40 |
| 10 | 額定短路持續時間 | s | 4 | ||
| 11 | 額定短路開斷電流次數 | 次 | 30000/40000 | ||
| 12 | 機械壽命 | 30 | 30 | 30 | |
| 13 | 額定電流開斷次數(電壽命) | 30000/40000 | |||
| 14 | 永磁機構機械壽命 | - | 120000 | 120000 | 120000 |
| 15 | 額定單個/背對背電容器組開斷電流 | A | 630/400(40kA為800/400） | ||
| 16 | 相間距 | mm | 150 210 275 | ||
| 17 | 觸頭開距(1) | mm | 9±1 | ||
| 18 | 接觸超行程 | mm | 3±1 | ||
| 19 | 動、靜觸頭允許磨損累積厚度 | mm | 3 | ||
| 20 | 三相分、合閘不同期性 | ms | ≤2 | ||
注：*3150A及以上需要強制風冷。
ZN139-12/G固封彈簧真空斷路器技術參數
| 序號 | 名稱 | 單位 | 參數 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定工頻耐受電壓相間、相對地/斷口(1min) | kV | 42/48 | ||
| 3 | 額定雷電沖擊電壓相間、相對地/斷口(峰值) | kV | 75/85 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630-2500 | 630-3150* | 630-4000* |
| 6 | 額定短路開斷電流 | kA | 20 25 | 31.5 | 40 |
| 7 | 額定短路關合電流 | kA | 50 63 | 80 | 100 |
| 8 | 額定峰值耐受電流 | kA | 50 63 | 80 | 100 |
| 9 | 額定熱穩定電流(有效值) | kA | 20 25 | 31.5 | 40 |
| 10 | 額定短路持續時間 | s | 4 | ||
| 11 | 額定短路開斷電流次數 | 次 | 30 | 30 | 30 |
| 12 | 機械壽命 | 次 | 30000 | ||
| 13 | 額定單個/背對背電容器組開斷電流 | A | 630/400(40kA為800/400） | ||
| 14 | 相間距 | mm | 150 210 275 | ||
| 15 | 觸頭開距(1) | mm | 10±1 | ||
| 16 | 接觸超行程 | mm | 3±1 | ||
| 17 | 動、靜觸頭允許磨損累積厚度 | mm | 3 | ||
| 18 | 三相分、合閘不同期性 | mm | ≤2 | ||
| 19 | 分閘時間 | ms | ≤50 | ||
| 20 | 合閘時間 | ms | ≤70 | ||
| 21 | 額定操作順序 | - | 0.3s? 180s 180s? 180s O —— CO—— CO O —— CO—— CO |
||
注：*3150A及以上需要強制風冷。
選型表
ZN139-12系列高壓真空斷路器
| ZN139 | 12 | GD | 630 | 25 | 手車式 | P | H | 防跳繼電器 |
| 產品代號 | 電壓等級 | 產品功能 | 額定電流 | 分斷電流 | 安裝方式 | 相間距(P) | 極間距(H) | 附件 |
| ZN139： 真空斷路器 |
12kV | G:彈簧固封絕緣 GD:永磁固封絕緣 D:永磁復合絕緣 T:彈簧復合絕緣 |
630A 1250A 1600A 2000A 2500A 3150A 4000A |
20kA 25kA 31.5kA 40kA |
手車式 固定式正裝 固定式側裝 |
150mm 210mm 275mm |
275mm 310mm |
防跳繼電器 切電容器組 欠壓脫扣器 中門聯鎖 底盤車加長搖把/85mm 電動底盤車+控制器 底盤車程序鎖 程序鎖 |
技術參數
-
1. 額定電壓（kV）：12
2. 額定工頻耐受電壓相間、相對地/斷口(1min)（kV）：42/48
3. 額定雷電沖擊電壓相間、相對地/斷口(峰值)（kV）：75/85
4. 額定頻率（Hz）：50
5. 額定電流（A）：630-2500/630-3150*/630-4000*
6. 額定短路開斷電流（kA）：20 25/31.5/40
7. 額定短路關合電流（kA）：50 63/80/100
8. 額定峰值耐受電流（kA）：50 63/80/100
9. 額定熱穩定電流(有效值)（kA）：20 25/31.5/40
10. 額定短路持續時間（s）：4
11. 額定短路開斷電流次數（次）：30/30/30
12. 機械壽命（次）：30000/40000
13. 額定電流開斷次數(電壽命)（次）：30000/40000
14. 永磁機構機械壽命:120000/120000/120000
15. 額定單個/背對背電容器組開斷電流（A）：630/400(40kA為800/400）
16. 相間距（mm）：150 210 275
17. 觸頭開距(1)（mm）：9±1
18. 接觸超行程（mm）：3±1
19. 動、靜觸頭允許磨損累積厚度（mm）：3
20. 三相分、合閘不同期性（ms）：≤2
-
1. 額定電壓（kV）：12
2. 額定工頻耐受電壓相間、相對地/斷口(1min)（kV）：42/48
3. 額定雷電沖擊電壓相間、相對地/斷口(峰值)（kV）：75/85
4. 額定頻率（Hz）：50
5. 額定電流（A）：630-2500/630-3150*/630-4000*
6. 額定短路開斷電流（kA）：20 25/31.5/40
7. 額定短路關合電流（kA）：50 63/80/100
8. 額定峰值耐受電流（kA）：50 63/80/100
9. 額定熱穩定電流(有效值)（kA）：20 25/31.5/40
10. 額定短路持續時間（s）：4
11. 額定短路開斷電流次數（次）：30/30/30
12. 機械壽命（次）：30000
13. 額定電流開斷次數(電壽命)（次）：630/400(40kA為800/400）
14. 相間距（mm）：150 210 275
15. 觸頭開距(1)（mm）：10±1
16. 接觸超行程（mm）：3±1
17. 動、靜觸頭允許磨損累積厚度（mm）：3
18. 三相分、合閘不同期性（mm）：≤2
19. 分閘時間（ms）：≤50
20. 合閘時間（ms）：≤70
21. 額定操作順序：0.3s?180s O —— CO—— CO / 180s??180s O —— CO—— CO
選型表
-
產品代號：ZN139：真空斷路器
電壓等級：12kV
產品功能：G:彈簧固封絕緣/GD:永磁固封絕緣/D:永磁復合絕緣/T:彈簧復合絕緣
額定電流：630A/1250A/1600A/2000A/2500A/3150A /4000A
分斷電流：20kA/25kA/31.5kA/40kA
安裝方式：手車式/固定式正/固定式側裝
相間距(P)：150mm/210mm/275mm
極間距(H)：275mm/310mm
附件：防跳繼電器/切電容器組/欠壓脫扣器/中門聯鎖/底盤車加長搖把/85mm/電動底盤車+控制器/底盤車程序鎖/程序鎖
