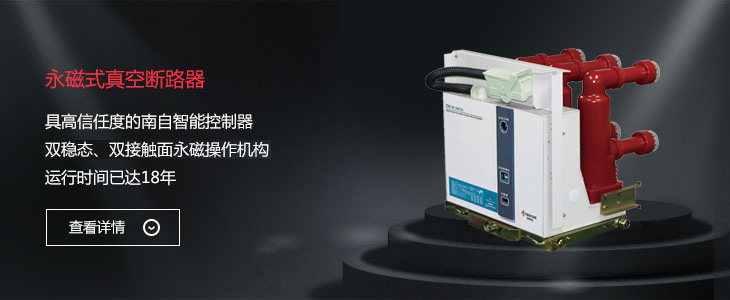

產品特點
- 帝森南自永磁操作機構；
- 具高信任度的帝森南自智能控制器；
- 配西門子或由帝森南自監制的機械壽命達4萬次真空滅弧室；
- 公司生產體系通過西門子驗收，并授予“原廠配套”證書；
- 1998年通過西高所型式試驗，國內實際運行時間近20年；
- 機構機械壽命12萬次；
- 可選配OLM-NZ1型智能在線監測裝置，實現智能化。
結構特點
- ZN139-12/D戶內真空斷路器總體結構為永磁操動機構與滅弧室前后布置形式。主導電回路部分為三相落地式結構。其主回路采用復合絕緣方式。
- 本產品的永磁操動機構采用全新的工作原理和結構，解決了永磁場的吸合力，在分閘的初始階段對分閘的阻礙，匹配于真空滅弧室的特性要求。永磁操動機構通過主傳動軸驅動主拐臂，直接操作開關的分合，省去了傳統操動機構中復雜、易損的儲能和鎖扣裝置，簡化了傳動環節，從而實現高可靠，長壽命。
- ZN139-12/D真空斷路器可根據用戶要求，制作成固定安裝單元，也可配用專用推進機構組成手車單元使用。
主要規格及技術參數
斷路器主要規格及技術參數
| 序號 | 名稱 | 單位 | 參數 | ||
|---|---|---|---|---|---|
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定工頻耐受電壓（1 min) | kV | 42/48 | ||
| 3 | 額定雷電沖擊／斷口耐受電壓（峰值） | kV | 75/85 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630-2500 | 630-3150 | 1250~4000* |
| 6 | 額定短路開斷電流 | kA | 20 25 | 31.5 | 40 |
| 7 | 額定短路關合電流 | kA | 50 63 | 80 | 100 |
| 8 | 額定峰值耐受電流 | kA | 50 63 | 80 | 100 |
| 9 | 額定熱穩定電流（有效值） | kA | 20 25 | 31.5 | 40 |
| 10 | 額定短路持續時間 | s | 4 | ||
| 11 | 額定短路開斷電流次數 | 次 | 30 | 30 | 20 |
| 12 | 機械壽命 | 次 | 30000/40000 | ||
| 13 | 額定電流開斷次數（電壽命） | 次 | 30000/40000 | ||
| 14 | 永磁機構機械壽命 | 次 | 120000 | 120000 | 100000 |
